Bạn có bao giờ thắc mắc vì sao những thiết bị điện tử như bếp từ ngày nay lại vừa tiết kiệm điện, vừa hoạt động ổn định trong suốt nhiều năm? IGBT trên bếp từ là linh kiện quan trọng giúp các thiết bị điện tử hiện đại vừa tiết kiệm điện, vừa hoạt động ổn định trong nhiều năm. Đây chính là “đầu não” trong công nghệ, mang lại hiệu quả cho điều hòa chạy êm, tủ lạnh giữ nhiệt ổn định, ô tô điện bứt tốc mạnh mẽ và đặc biệt là bếp từ nấu siêu nhanh, an toàn.

Hiểu về IGBT không chỉ giúp bạn thấy rõ cách thức công nghệ thay đổi cuộc sống, mà còn cho thấy vì sao những thiết bị có trang bị linh kiện này luôn bền bỉ và đáng đầu tư.

Nội dung trang

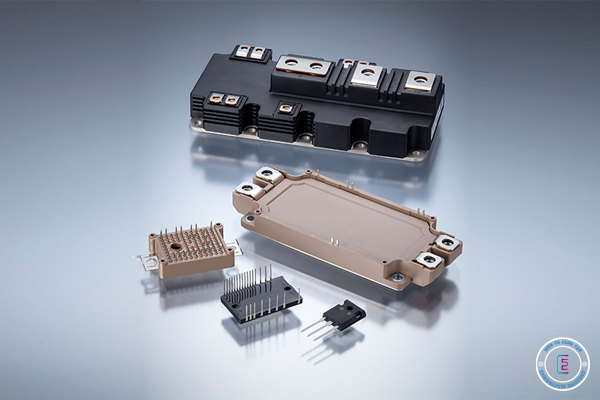

IGBT là gì?

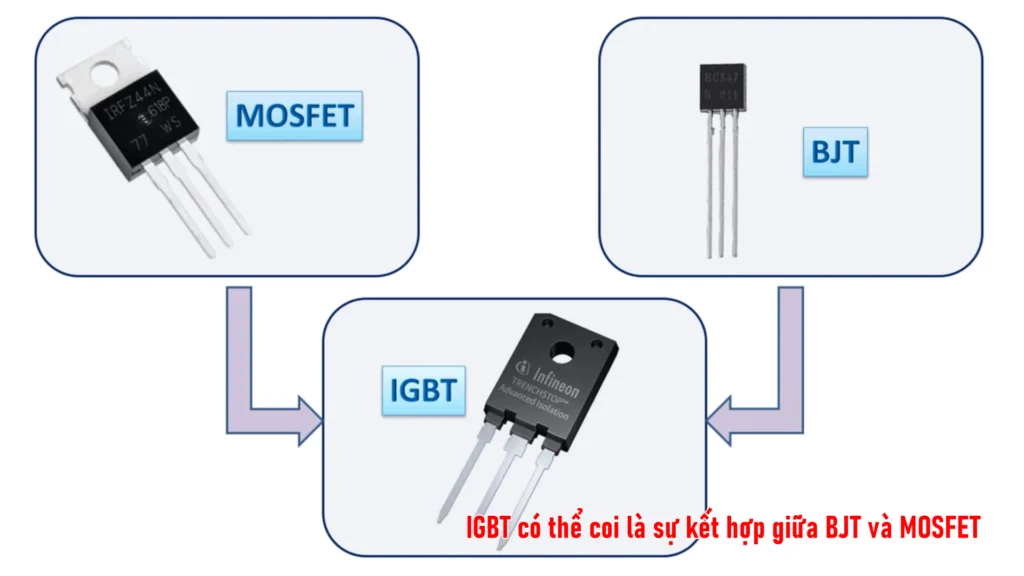

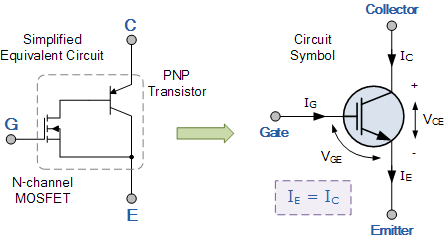

IGBT (Insulated Gate Bipolar Transistor) là một loại linh kiện bán dẫn công suất cao, kết hợp giữa ưu điểm của MOSFET (tốc độ chuyển mạch nhanh, điều khiển bằng điện áp) và Transistor lưỡng cực BJT (khả năng chịu dòng lớn) có 3 cọc và được lắp đặt bên trong bếp từ. Nhờ đó, IGBT trở thành “trái tim” trong nhiều thiết bị điện tử hiện đại, nơi cần vừa tiết kiệm năng lượng, vừa đảm bảo độ bền bỉ.

Nói một cách dễ hiểu, nếu ví thiết bị điện tử như một cỗ máy thì IGBT chính là công tắc thông minh, giúp dòng điện được bật tắt nhanh chóng và kiểm soát chính xác, nhờ vậy máy hoạt động trơn tru, ít hao tổn điện năng.

Nguyên lý hoạt động của IGBT

Trong bếp từ, IGBT hoạt động như một công tắc điện tử siêu tốc, có khả năng bật hoặc tắt dòng điện hàng chục nghìn lần mỗi giây. Chính sự chuyển mạch chính xác này tạo ra dòng điện xoay chiều tần số cao đi qua cuộn dây cảm ứng đặt ngay dưới mặt kính bếp. Khi đó, một trường từ biến thiên mạnh mẽ được sinh ra.

Điều đặc biệt là trường từ này không trực tiếp làm nóng mặt bếp mà tập trung truyền năng lượng vào đáy nồi, chảo làm bằng vật liệu có tính từ như sắt, inox nhiễm từ hay gang. Tại đây, dưới tác động của từ trường, xuất hiện dòng điện xoáy Foucault. Dòng điện này va chạm với điện trở tự nhiên trong kim loại của nồi và chuyển hóa thành nhiệt, giúp đáy nồi nóng lên nhanh chóng.

Chính nhờ cơ chế này mà bếp từ có thể đun sôi nước chỉ trong vài phút, trong khi mặt kính bếp vẫn mát lạnh, không gây nguy hiểm cho người dùng. Đồng thời, vì nhiệt được sinh ra trực tiếp trong lòng nồi, tổn thất năng lượng gần như bằng 0, giúp tiết kiệm điện hơn nhiều so với bếp gas hay bếp điện truyền thống.

Bên cạnh đó, IGBT còn giúp bếp từ duy trì nhiệt độ ổn định, dễ dàng điều chỉnh mức lửa theo nhu cầu nấu ăn. Dù là nấu lửa nhỏ để hầm cháo hay lửa lớn để xào nấu nhanh, bếp vẫn giữ được hiệu suất cao mà không lo tốn kém điện năng. Đây cũng là lý do tại sao IGBT được xem như “trái tim” của bếp từ, mang lại sự an toàn, tiện lợi và bền bỉ trong suốt quá trình sử dụng.

Trong thực tế, quá trình bật và tắt của IGBT diễn ra cực nhanh, chỉ trong vài phần triệu giây. Khi bật, điện áp đặt vào Gate giống như một tín hiệu mở cửa, cho phép dòng điện Collector–Emitter ào ạt chảy qua. Trong khoảng thời gian chuyển đổi, sẽ có một giai đoạn đặc biệt gọi là “Miller plateau”, giống như khoảnh khắc cửa thang máy tạm dừng lại trước khi mở hẳn để đảm bảo an toàn. Khi tắt, chỉ cần ngắt điện áp ở Gate, dòng điện ngay lập tức bị chặn lại, giúp hạn chế tổn hao và tránh sinh nhiệt quá mức.

Quá trình bật/tắt (hình dung theo chuyển động)

Bật (Turn-on): Khi bạn đặt điện áp vào Gate, giống như nhấn công tắc mở cửa. Chỉ trong vài phần triệu giây, “cửa” mở to và dòng điện Collector–Emitter ào ạt chảy qua.
Giai đoạn Miller plateau: Trong lúc mở, có một khoảng “chững” – giống như cửa thang máy đang mở nhưng bị giữ lại một chút để đảm bảo an toàn. Đây chính là vùng mà điện áp Collector giảm mạnh, còn Gate thì tạm thời đứng yên.
Đóng (Turn-off): Khi ngắt điện áp Gate, dòng điện lập tức bị chặn lại, cửa đóng và dòng không thể đi qua nữa.

Ưu và nhược điểm của IGBT trong bếp từ

Ưu điểm của IGBT đối với bếp từ

IGBT (Insulated Gate Bipolar Transistor) được coi là trái tim của bếp từ nhờ khả năng chuyển mạch siêu nhanh và kiểm soát dòng điện chính xác. Những ưu điểm nổi bật gồm:

Hiệu quả năng lượng cao
IGBT chỉ cho phép dòng điện chạy khi có nồi chảo thích hợp đặt trên bếp. Nhờ vậy, bếp từ gần như không lãng phí điện năng như bếp điện truyền thống. Hiệu suất đun nấu thường đạt tới 90–95%, vượt xa bếp gas (chỉ khoảng 40–60%).
Điều khiển nhiệt độ chính xác
IGBT bật/tắt hàng chục nghìn lần mỗi giây, cho phép bếp từ kiểm soát mức nhiệt cực kỳ chi tiết. Người dùng có thể dễ dàng điều chỉnh từ mức “lửa nhỏ liu riu” đến “lửa lớn xào nấu nhanh” mà không bị dao động nhiệt.
Tốc độ làm nóng nhanh
Nhờ tạo ra trường từ mạnh mẽ, IGBT giúp sinh nhiệt trực tiếp trong đáy nồi, không qua trung gian. Điều này rút ngắn đáng kể thời gian đun sôi nước hay nấu chín thức ăn so với các loại bếp khác.
An toàn cao khi sử dụng
Trong quá trình hoạt động, mặt kính bếp hầu như không nóng, chỉ có đáy nồi sinh nhiệt. Nhờ IGBT kiểm soát dòng điện chính xác, rủi ro cháy nổ hoặc bỏng được giảm thiểu tối đa. Đây là điểm cộng rất lớn so với bếp gas hoặc bếp điện trở.
Độ bền và tuổi thọ thiết bị cao
IGBT được thiết kế để chịu dòng điện lớn và làm việc liên tục trong điều kiện khắc nghiệt. Nếu được bảo vệ đúng cách (có mạch bảo vệ quá áp, quá nhiệt), IGBT giúp kéo dài tuổi thọ bếp từ và giảm thiểu chi phí bảo trì.

Nhược điểm của IGBT trong bếp từ

Mặc dù mang lại nhiều lợi ích, IGBT cũng tồn tại một số hạn chế mà người dùng và nhà sản xuất cần lưu ý:

Chi phí cao
Công nghệ IGBT khá phức tạp và giá thành linh kiện không hề rẻ. Vì vậy, những bếp từ sử dụng IGBT chất lượng cao thường có mức giá cao hơn so với bếp từ phổ thông.
Nhạy cảm với quá áp và quá nhiệt
IGBT có thể bị hỏng nếu chịu điện áp vượt ngưỡng cho phép hoặc nhiệt độ quá cao. Do đó, bếp từ thường phải đi kèm các mạch bảo vệ như Econo Mode, cảm biến nhiệt, hoặc cầu chì điện tử để đảm bảo an toàn.
Yêu cầu kỹ thuật cao khi sửa chữa
Nếu IGBT hỏng, việc thay thế và sửa chữa đòi hỏi kỹ thuật viên phải có chuyên môn sâu. Người dùng khó có thể tự xử lý, đồng thời chi phí thay linh kiện IGBT thường khá cao.
Hiện tượng tổn hao chuyển mạch
Mặc dù tốc độ bật/tắt của IGBT rất nhanh, nhưng trong quá trình chuyển mạch vẫn có tổn hao năng lượng. Nếu thiết kế mạch không tối ưu, hiệu suất bếp từ có thể bị ảnh hưởng.

Cách đo và kiểm tra IGBT trên bếp từ còn hoạt động không? (Điện Máy Bảo Anh hướng dẫn)

Trong bếp từ, IGBT (Insulated Gate Bipolar Transistor) là linh kiện đóng vai trò cực kỳ quan trọng, được ví như “trái tim” giúp điều khiển dòng điện và tạo ra từ trường làm nóng nồi. Nếu IGBT hỏng, bếp từ sẽ không hoạt động hoặc hoạt động chập chờn. Vì vậy, việc kiểm tra IGBT bằng đồng hồ vạn năng là phương pháp nhanh chóng và hiệu quả để xác định tình trạng linh kiện. Dưới đây là hướng dẫn chi tiết từ Điện Máy Bảo Anh.

Chuẩn bị trước khi kiểm tra

Trước khi tiến hành, cần đảm bảo các yếu tố an toàn và dụng cụ cần thiết:

Ngắt toàn bộ nguồn điện vào bếp từ.
Xả điện cho tụ điện trong mạch, tránh tình trạng còn điện áp dư gây nguy hiểm.
Sử dụng đồng hồ vạn năng có chế độ đo diode hoặc đo điện trở.
Đảm bảo điện áp giữa chân Gate và Emitter không vượt ngưỡng cho phép, điện áp giữa Collector và Emitter nhỏ hơn 20V khi Gate hở.

Các bước kiểm tra IGBT bằng đồng hồ vạn năng

1. Chuẩn bị trước khi kiểm tra

Trước khi tiến hành, cần đảm bảo các yếu tố an toàn và dụng cụ cần thiết:

Ngắt toàn bộ nguồn điện vào bếp từ.
Xả điện cho tụ điện trong mạch, tránh tình trạng còn điện áp dư gây nguy hiểm.
Sử dụng đồng hồ vạn năng có chế độ đo diode hoặc đo điện trở.
Đảm bảo điện áp giữa chân Gate và Emitter không vượt ngưỡng cho phép, điện áp giữa Collector và Emitter nhỏ hơn 20V khi Gate hở.

2. Các bước kiểm tra IGBT bằng đồng hồ vạn năng

Bước 1: Xả điện áp còn dư

Đặt que đo đen vào cực Collector (C) và que đo đỏ vào cực Emitter (E).
Giữ vài giây để xả hết điện áp tích tụ trong IGBT.
Thao tác này đảm bảo kết quả đo chính xác và an toàn cho đồng hồ.

Bước 2: Kiểm tra thông mạch giữa Collector (C) và Emitter (E)

Chuyển đồng hồ sang chế độ đo diode.
Nối tắt Gate và Emitter để tránh tín hiệu nhiễu.
Đặt que đen vào Collector (C), que đỏ vào Emitter (E):
- IGBT tốt: Điện áp rơi trong khoảng 0.5V – 1.5V (chiều thuận), và hiển thị “OL” hoặc vô cực khi đảo chiều.
- IGBT hỏng: Hiển thị 0V ở cả hai chiều (chập) hoặc vô cực ở cả hai chiều (đứt).

Bước 3: Kiểm tra giữa Gate (G) và Emitter (E)

Đặt que đen vào Emitter (E), que đỏ vào Gate (G).
- IGBT tốt: Hiển thị vô cực hoặc “OL” vì Gate được cách ly bằng lớp oxide.
- IGBT hỏng: Hiển thị điện áp rơi (0.5V – 1.5V) hoặc 0V, chứng tỏ lớp cách ly bị phá vỡ.

Bước 4: Kiểm tra rò rỉ dòng Collector – Emitter

Chuyển sang chế độ đo dòng điện DC.
Đặt que đen vào Collector (C), que đỏ vào Emitter (E).
- IGBT tốt: Kết quả bằng 0A (không có dòng rò).
- IGBT hỏng: Xuất hiện giá trị dòng rò khác 0, chứng tỏ có hiện tượng rò rỉ.

Bước 5: Kiểm tra điện trở Gate Oxide

Chuyển đồng hồ sang chế độ đo điện trở.
Đặt que đo vào Gate và Emitter.
- IGBT tốt: Điện trở rất lớn, thường ở mức vài MΩ.
- IGBT hỏng: Điện trở thấp hoặc có giá trị bất thường.

Dấu hiệu nhận biết IGBT bếp từ đã hỏng

Ngoài các phép đo trên, thực tế sử dụng cũng cho thấy một số dấu hiệu bếp từ có thể bị hỏng IGBT như:

Bếp từ đang hoạt động thì tự ngắt, kèm tiếng nổ nhỏ.
Bếp báo lỗi và không nhận nồi dù mặt kính vẫn sáng.
Có hiện tượng nổ cầu chì hoặc cháy khét mùi linh kiện.
Bếp lên điện nhưng không sinh nhiệt.

Bảng tóm tắt kết quả và cách đọc nhanh

Kiểm tra	Kết quả tốt	Gợi ý nếu không đúng
G–E (diode/ohm)	OL / R ≥ MΩ	Gate rò → IGBT hỏng
C–E (diode mode, Gate=OFF)	Một chiều có VF (0.5–1.5V) hoặc OL	Cả 2 chiều dẫn → chập → hỏng
C–E sau kích Gate (V<sub>G</sub> ≈ 9–12V qua R)	R giảm mạnh (dẫn)	Không dẫn → Gate/cấu trúc lỗi
C–E leakage (Gate=OFF)	R rất lớn (MΩ)	R thấp → rò/short
Quan sát vỏ	Không nứt, cháy	Nếu cháy → thay ngay

Ghi chú quan trọng:

Tuyệt đối không đo khi bếp còn cắm điện để tránh giật điện hoặc làm hỏng đồng hồ đo.
Khi tháo IGBT để kiểm tra, ghi nhớ vị trí và chiều chân để lắp lại chính xác.
Không chạm tay trực tiếp vào chân Gate vì có thể làm hỏng lớp cách ly Gate Oxide.
Nếu phát hiện IGBT hỏng, nên thay thế bằng linh kiện chính hãng, cùng thông số.
Trường hợp không có chuyên môn, liên hệ kỹ thuật viên để tránh rủi ro.

Kết luận

IGBT là một phần quan trọng trong bếp từ, giúp chuyển đổi và điều khiển dòng điện một cách chính xác, mang lại hiệu suất năng lượng cao, tốc độ làm nóng nhanh, kiểm soát nhiệt độ chính xác và đảm bảo an toàn cho người sử dụng. Nhờ IGBT, các bếp từ nội địa Nhật có thể vận hành bền bỉ, tiết kiệm điện và nâng cao trải nghiệm nấu nướng cho gia đình.

Tuy nhiên, để IGBT bếp từ phát huy tối đa hiệu quả, người dùng cần chú ý chọn linh kiện chính hãng, sử dụng đúng cách và định kỳ kiểm tra thiết bị. Khi có dấu hiệu bất thường, việc đo và kiểm tra IGBT theo hướng dẫn an toàn từ chuyên gia, như Điện Máy Bảo Anh, sẽ giúp kéo dài tuổi thọ bếp và đảm bảo an toàn tối đa.

Nếu bạn đang tìm kiếm bếp từ hiệu suất cao, bền bỉ và tiết kiệm điện, hãy ưu tiên các sản phẩm sử dụng IGBT chất lượng cao, đặc biệt là bếp từ nội địa Nhật, để trải nghiệm nấu nướng an toàn, nhanh chóng và hiện đại.
